фонокорректоры

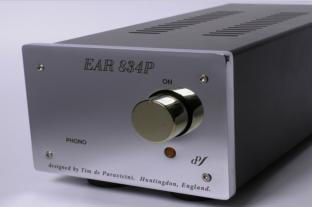

E.A.R Yoshino 834 P
Любой усилитель, ресивер, а также телевизоры и музыкальные центры имеют так называемые
линейные входы для источников звука — для разных плееров, дек, тюнеров, рекордеров. Они
настроены на определённый уровень сигнала — не ниже 150-200 милливольт (мВ). Это назы
вается «чувствительностью входа». Сигнал с магнитной головки проигрывателя винила намного
ниже по чувствительности: у головок типа ММ — 4-5 мВ, у головок типа МС — около 0,2 мВ.
Сигнал, снятый головкой с винила, надо сначала «довести до кондиции» — 150 мВ. Эта
дополнительная ступень усиления называется фонопредусилителем (phono preamp)
или фонокорректором. По конструкции и функции фонокорректору место в составе пред
усилителя. Эта штука встроена во многие старые ресиверы и усилители, а на панель выведено
специальное гнездо входа Phono In. Cегодня же фирмы идут на комбинацию нехотя. В AV-
ресиверах чаще стоят некачественные схемы, которые условно можно назвать фонокорректором.
Фирмы ещё не приняли феномена «возвращения» винила на массовый рынок, жесткая конкуренция
заставляет их экономить на каждой «лишней» схеме. Парадокс, но большинство современных
ламповых усилителей, предназначенных для винила, тоже оборудованы разъёмами не Phono In,
а Aux In (вход для дополнительного оборудования или внешнего/опционного фонокорректора).
В общем, обладателю винила придётся тратиться на фонокорректор.
Ламповый ММ/MC фонокорректор с повышающим
трансформатором и регулятором громкости
Выходной уровень (максимум) 30V
Соотношение с/ш, дБ80db
Входная чувствительность На 1 V./1 KHZ -
MM 2.2mV/MC 0.22mV Соединительные разъемы вход
Аналоговые аудио1 пара RCA
ЦветЧерный металл

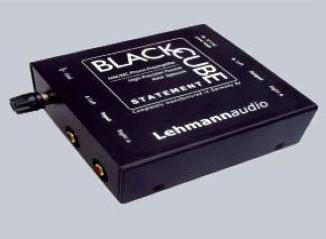

Lehmann_audio_black_cube_statement
Двойной операционный усилитель Burr-Brown 2228
Предустановки усиления 31 дБ, 41 дБ, 51 дБ, 61 дБ
Максимальное усиление 61 дБ
Входное сопротивление (переключаемое)
47 кОм, 1 кОм, 100 Ом
Разъем на плате для дополнительного сопротивления
Да
Входная емкость и тип конденсатора 100 пФ, фторопластовый
Конденсаторы в цепи коррекции - полистироловый
Конденсаторы в сигнальной цепи после цепи коррекции - полипропиленовый
Второй каскад усиления
Двойной операционный усилитель Burr Brown OPA2134
Выходной каскад
Без общей обратной связи
Особенности блока питания на аудио плате - фильтры RC

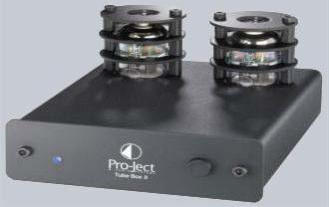

Pro-Ject Tube Box II
фонокорректор, стерео Количество каналов 2
Схемотехника ламповый 2 лампы ECC83 (12AX 7A)
Воспроизводимый диапазон частот
20 - 20000 Гц (0.5 дБ)
Коэффициент гармоник
0.05 % Фонокорректор
есть, MM, MC
Чувствительность (звукосниматель MC) 0.3 мВ
Чувствительность (звукосниматель MM) 3 мВ
Отношение сигнал/шум (звукосниматель MC) 67 дБ
Отношение сигнал/шум (звукосниматель MM) 84 дБ
Уровень усиления (звукосниматель MC) 60 дБ
Уровень усиления (звукосниматель MM) 40 дБ
Входное сопротивление MM - 47 кОм, MC - 100 Ом
Входы Phono Выходы
линейный x1
Позолоченные разъемы Блок питания - внешний
Цвет черный, серебристый Размеры (ШхВхГ)
103x76x141 мм Вес 0.81 кг
